DELL Inspiron 545 レビュー セットアップ

ここでは、Inspiron 545の各コンポーネントを接続してセットアップする方法について見ていきます。

まず、Inspiron 545とモニタを接続しましょう。

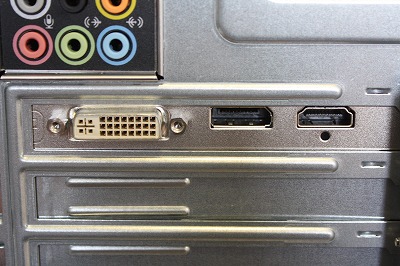

モニタと接続するには、PC本体のグラフィックカードの端子とモニタの端子を接続してやる必要があります。このInspiron 545には、グラフィックカードとしてATI Radeon HD 3650を選択しました。このカードには、モニタに接続するための3つの出力端子が搭載されています。左から、 DVI端子、DisplayPort端子、HDMI端子という順に配置されています。

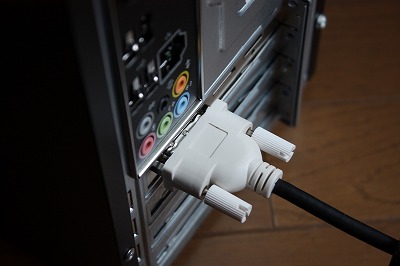

モニタ側にDVI端子が装備されているため、今回のセットアップではDVIケーブルを使用します。

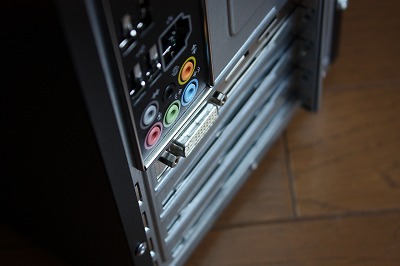

上の写真のように接続します。はずれることがないよう、左右のネジもしっかり締めておきましょう。

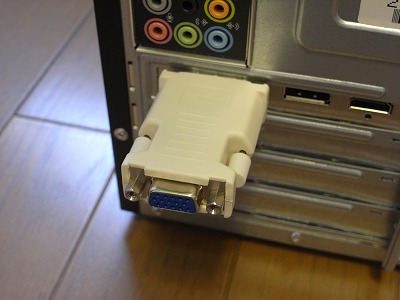

モニタ側にDVI端子が存在しない場合、Inspiron 545に同梱されているDVI-VGA変換アダプタを使用して、DVIをVGAに変換することが可能です。

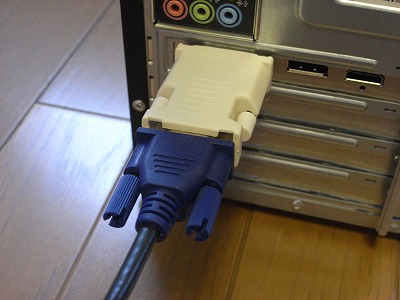

上の写真のように接続します。
本体側の端子を接続したら、モニタ側の端子を接続します。

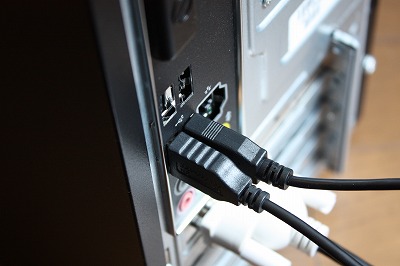

次はキーボードとマウスのケーブルを接続します。

Inspiron 545では、キーボードにワイヤレスタイプかUSB接続タイプかを選択できますが、今回はUSB接続タイプを選択しました。したがって、キーボードおよびマウスともUSBで接続します。



背面に4つのUSB 2.0ポートが配置されているので、そのうちのいずれか2つに接続します。どのポートを使用しても構いません。

Inspiron 545には、前面にもUSBポートが2つ配置されているので、それを使用することもできますが、マウスとキーボードのケーブルについてはずっと接続しておく必要があるため、背面のポートを使用した方がいいでしょう。

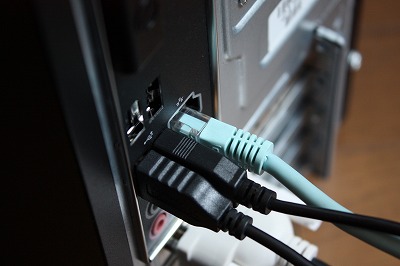

次にLANケーブルを接続します。



Inspiorn 545に装備されているLANポートは、10BASE-T/100BASE-T対応であり、ギガビットネットワークには対応していません。すでにギガビットLAN環境を構築している場合には、新たにLANカードを購入して追加する必要があります。

カチッという音がするまで、しっかりとLANケーブルを差し込みます。

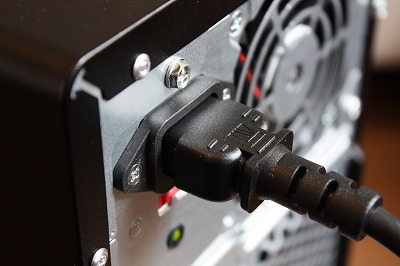

最後に電源ケーブルを接続します。



こちらもしっかりと差し込みましょう。電源が供給されると、電源コネクタの下にある緑色のランプが点灯します。



これでInspiron 545を使用できるようになりました。



前面にある電源ボタンを押せば起動します。
