DELL Inspiron 545 レビュー 1Gb LANカード増設

ここでは、どのようにしてInspiron 545に1Gb LANカードを増設したのかについて見ていきます。



【1Gb LANカードを増設する理由】
Inspiron 545に搭載されているLAN端子は、10/100Mb/秒端子です。インターネットに接続する場合には、この速度でも十分なのですが、我が家では1Gb LAN環境を構築しており、1Gb対応のネットワークストレージ(NAS)をフル活用しています。

NASのメリットとして、LANに接続するだけなので容易に増設できる、複数のマシンで簡単に共有できるという点が挙げられます。

特に複数のマシンで簡単に共有できるのは便利です。我が家では、ミュージックファイルや動画ファイル、写真をNASに保存してサーバのように使用しています。このため、情報を一元化でき、データの冗長化を排除できます。

したがって、このInspiron 545に1Gb対応LANカードを導入すれば、NASに高速アクセスできることになります。なので、1Gb対応LANカードを導入することにしました。

【1Gb対応LANカードを装着する】
現在使用しているInspiron 545では、拡張スロットとしてPCI Express×16が1つ、PCI Express×1が1つ、PCIが2つ搭載されていますが、PCI Express×16はグラフィックカードで使用しています。したがって、空きスロットは3つということになります。

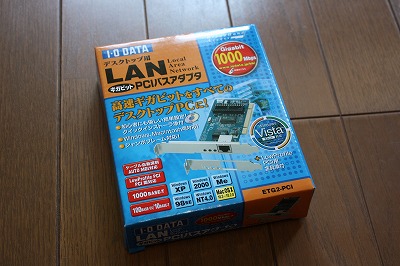

今回はPCI接続の1Gb対応LANカードを導入することにしました。早速装着してみることにします。





「(12)カバーの開け方をチェック」で説明したように、Inspiron 545のカバーを開けます。

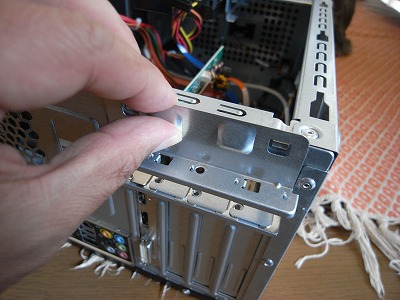

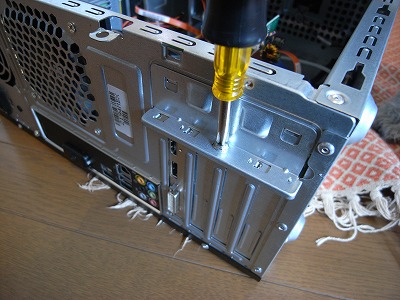

背面部にあるカバー固定ブラケットのネジを外します。

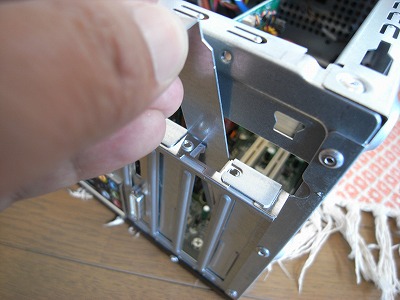

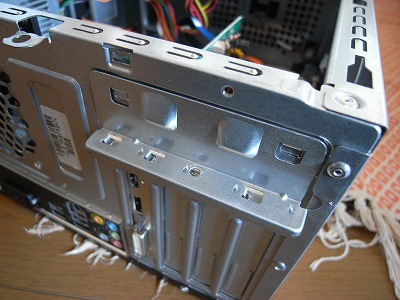

ネジを取り外した後、上にずらせば簡単にカバーを取り外せます。

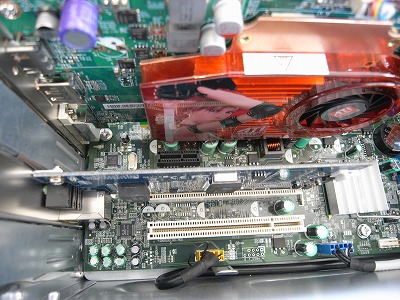

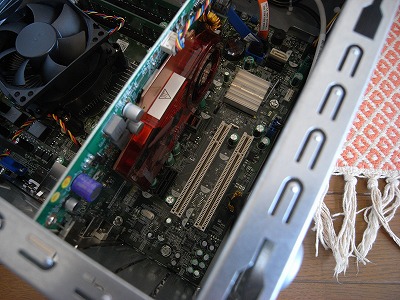

上の写真の白のスロットがPCIスロットです。今回は下から2番目のスロットを使用します。

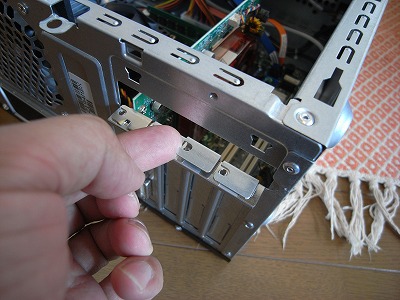

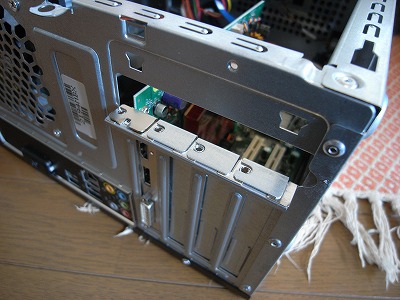

下から2つ目のブラケットを外します。固定されていないので、簡単に取り外すことができます。

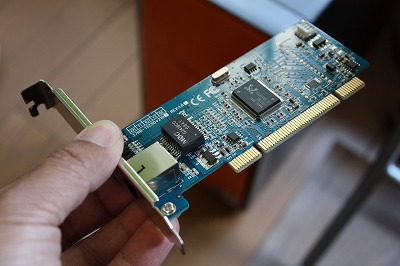

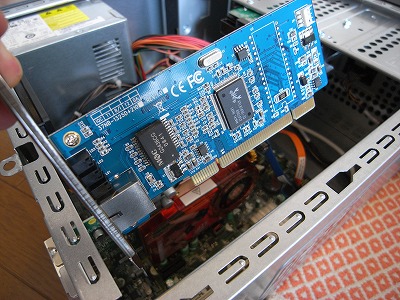

LANカードを装着します。方向に注意してください。



カチッという音がするまで、しっかりと差し込む必要があります。

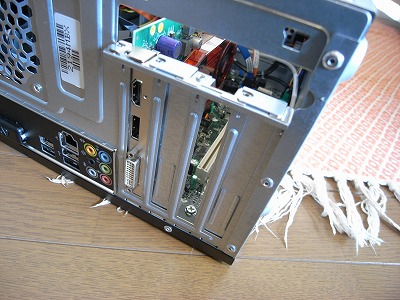

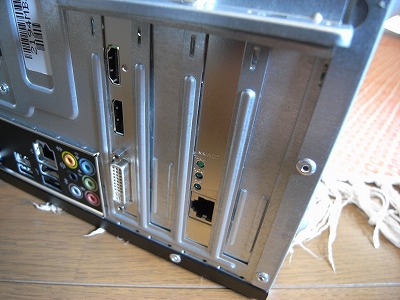

さきほど取り外したブラケットを再装着します。

次にパソコンの電源をオンにして、ドライバをインストールします。

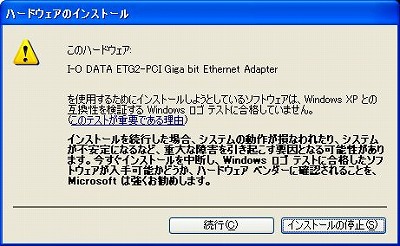

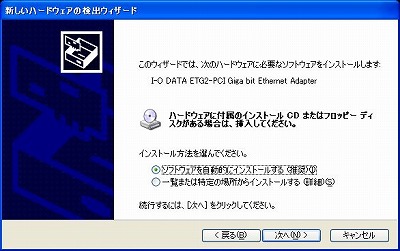

カードに添付されているCDを挿入し、次のウィザードが表示されたら「次へ」をクリックします。

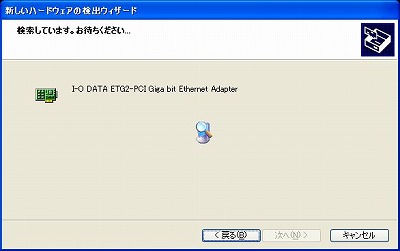

インストールが開始されます。





これでドライバのインストールが完了しました。



あとは、1Gbに対応するLANケーブルを接続すれば、1Gbネットワークにアクセスできます。

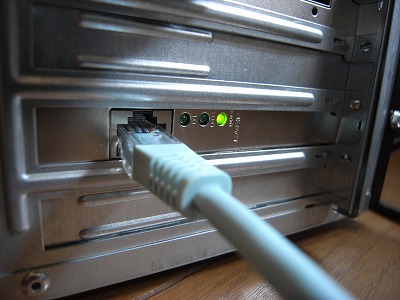

コネクタの横にLEDが3つ並んでいますが、左から順に、10 BASET-T、100 BASET-T、1000 BASET-Tネットワークに接続していることを示します。上の写真の場合、一番右のLEDが点灯しているため、1000 BASET-Tネットワークに接続できていることになり、1Gb LAN環境にアクセスすることが可能な状態にあります。
