Inspiron 545sレビュー/背面部をチェック
チェック! Inspiron 530sの販売は終了しました。後継機は Ispiron 580s です。
詳しくは  Inspiron 580sレビュー / Inspiron 580sの特徴 をご参照ください。
ここでは、Inspiron 545sの背面部について見ていきます。
Inspiron 545s背面部

背面部の上段部分の左側には、コネクタ類が配置されています。まずはUSB 2.0端子×4とネットワークコネクタ。
Inspiron 545sに搭載されているネットワークコネクタは、10BASE-T/100BASE-T対応であり、ギガビットネットワークには対応していないので注意が必要です。すでにギガビットLAN環境を構築している場合には、新たにLANカードを購入して追加する必要があります。

その下には、オーディオ関係の6つのコネクタが配置されています。それぞれの役割は次のとおり。
上段左:サイトL/Rサラウンドコネクタ(銀色)-サラウンドスピーカーを接続します。
上段中:リアL/Rサラウンドコネクタ(黒)-マルチチャネル対応サウンドスピーカーを接続します。
上段右:センター/サブウーハーコネクタ(橙色)-サブウーハーを接続します。
下段左:マイクコネクタ(ピンク)-マイクを接続します。
下段中:ライン出力コネクタ(緑)-ヘッドフォンやアンプ内蔵型スピーカーを接続します。
下段右:ライン入力コネクタ(青)-カセットプレーヤーやCDプレーヤーなどを接続します。

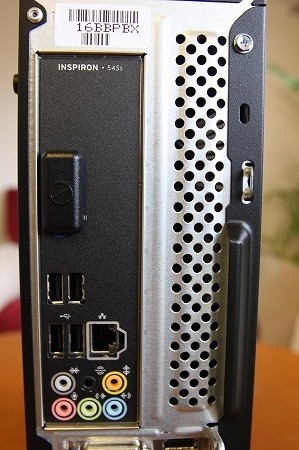

Inspiron 545s背面上部

その下には、拡張カードスロットが配置されています。PCIまたはPCI Expressカードを増設することができます。このInspiron 545sには、拡張カードスロットとして、PCI Express×16が1つ、PCI Express×1が1つ、PCIが2つ装備されています。

今回導入した構成では、PCI Express×16接続のグラフィックカードATI Radeon HD 4350とPCI Express×1接続の無線LANカードを搭載しています。したがって、空きスロットは2つです。

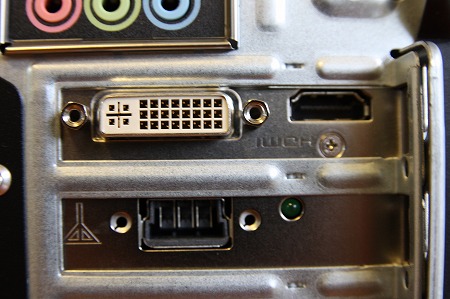

ATI Radeon HD 4350には、モニタに接続するための2つの出力端子が搭載されています。左から、 DVI端子、HDMI端子です。

DVI端子は、一般的に使用されているデジタル端子です。HDMI端子は、普及の進んだデジタル端子。液晶テレビなどに接続して高画質な画像を表示することができます。HDMIケーブル一本だけで音声と映像の両方をやりとりできるので、接続に手間がかかりません。

ATI Radeon HD 4350

背面部の下部に電源コネクタが配置されています。電源ケーブルを接続する場所ですね。

左にある緑色のランプは電源装置診断ライトです。電源を使用できる状態にある場合にはランプが点灯します。赤色のスイッチは電圧セレクタスイッチです。定格電圧を選択するときに使用します。 Inspiron 545s電源
