DELL Studio XPS 9100 レビュー 筐体内部

ここでは、Studio XPS 9100の筐体内部について見ていきます。


筐体内部にアクセスするには、背面部右にある2つのネジを外します。

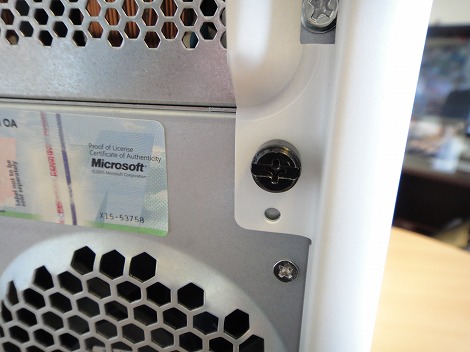

このネジです。

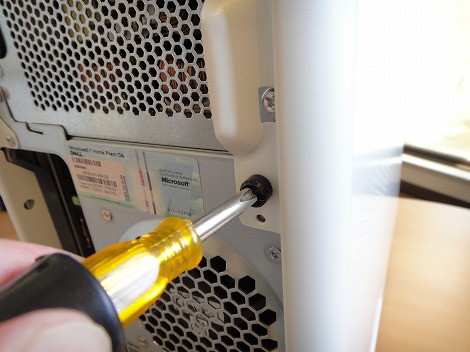

手で緩めることは難しいので、ドライバを使用して緩めます。外したネジはなくさないよう注意しましょう。

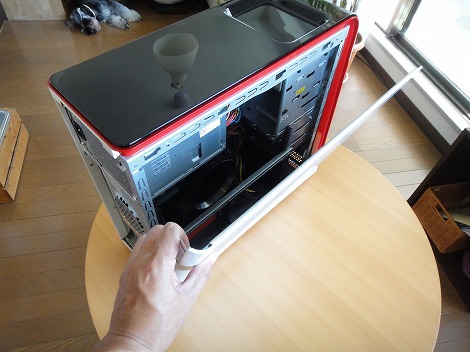

ネジを外したら、背面部の出っ張り部分に指を引っ掛けて後ろにずらせば、側面部が外れます。


力はほとんど入りません。

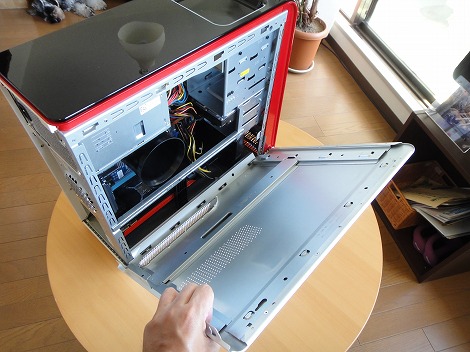

側面部は鉄製のため、たわんだりすることはありません。結構剛性があります。

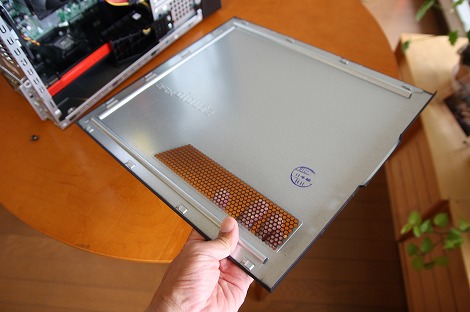

↑の写真は、Studio XPS 7100の側面部。9100の方が頑丈につくられているのがわかります。

内部構造について詳しく見ていきます。


右側が前面部です。
左上には電源、その下にマザーボードとCPU冷却ファン、中央にメモリソケット、右上には光学ドライブなどを搭載できるベイ、その下にHDDベイが配置されています。


拡張性に優れた大きめのタワー型の筐体を採用しているだけあって、内部のスペースはすごく余裕があります。

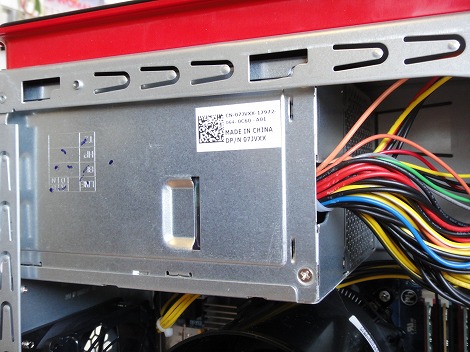

左上には電源が配置されています。最大出力は525W。よほど特殊な使い方をしない限り、十分な容量だと思います。

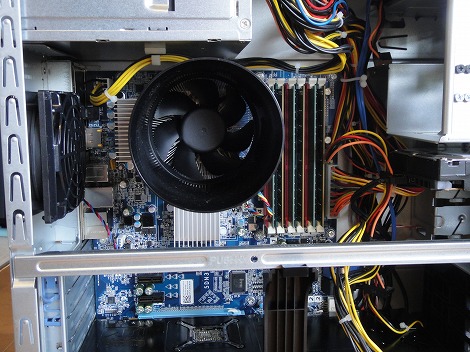

電源の下にはマザーボードが配置されています。中央にCPU冷却ファン、右にはメモリソケットが見えます。


CPU冷却ファンには、筒状のプラスチックが配置されています。これは、埃対策なのでしょうか。

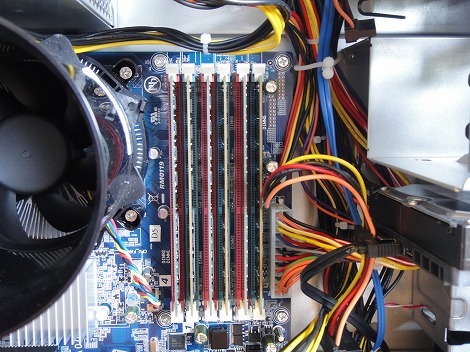

冷却ファンの右にはメモリソケットが配置されています。Studio XPS 9100に搭載されているソケットは合計6つ。最大24GB(4GB×6)のメモリを搭載することが可能です。


このStudio XPS 9100には、6つのメモリモジュール(2GB x 3、1GB x 3)が組み込まれており、合計9GBのメモリを使用できます。

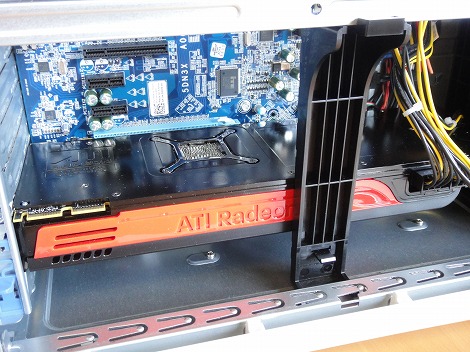

左下は拡張スロットエリアです。各種PCIスロットが配置されています。


ATI Radeonのグラフィックボードが差し込まれているのが見えます。

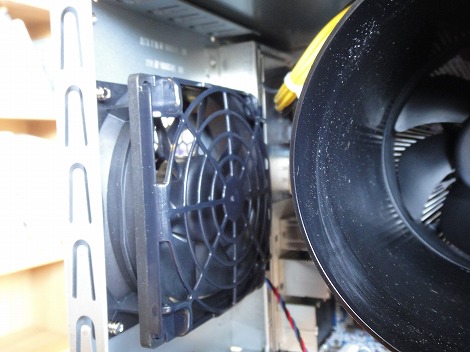

背面部にはファンが配置されています。

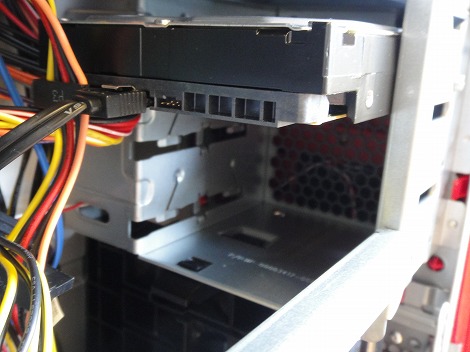

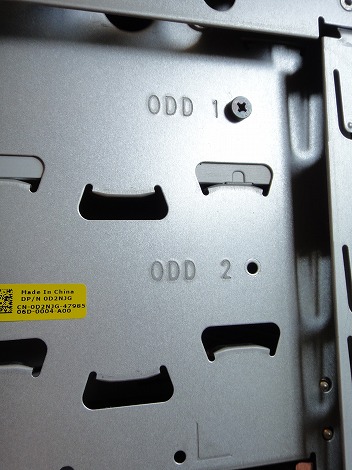

右上の一番上には光学ドライブが配置されています。その下は空きベイです。ここに他の光学ドライブなどを増設することができます。




その下にはHDDを搭載できます。
